М8
LEYO
| Количество: | |
|---|---|
| Технические параметры фрезерного станка с ЧПУ LEYO серии M | |||||
| Предметы | Единица | М6 | М7 | М8 | |
| Перемещение по осям X/Y/Z | мм | 600/500/250 | 700/600/300 | 800/700/330 | |
| X/Y/Z быстрая скорость движения | m | 15 | 24 | ||
| X/Y/Z быстрая скорость подачи | m | 10 | 20 | ||
| Рабочий стол (Д*Ш) | мм | 600x500 | 700x600 | 800x700 | |
| Максимальная нагрузка на рабочий стол | кг | 400 | 600 | 800 | |
| Коническое отверстие шпинделя | БТ30 | ||||
| Тип шпинделя | Моторизованный шпиндель | ||||
| Мощность двигателя шпинделя | кВт | 11 | |||
| Скорость вращения шпинделя | об/мин | 30000 | |||
| Контроллер* | ГСК/ХНК/ЛНК/СИНТЕК/Мицубиси/Фанук/Сименс | ||||
| Емкость магазина инструментов * | T | 12 серво/нет | |||
| Точность положения X/Y/Z | ±0,005 | ||||
| X/Y/Z точность репозиционирования | ±0,003 | ||||
| Вес машины | кг | 3800 | 4200 | 5000 | |
| Размер машины | мм | 1800*2000*2500 | 1900*2376*2500 | 2000*2400*2600 | |
| Совет: звездочка не является обязательной, и цена отличается.Больше требований свяжитесь с нами. | |||||

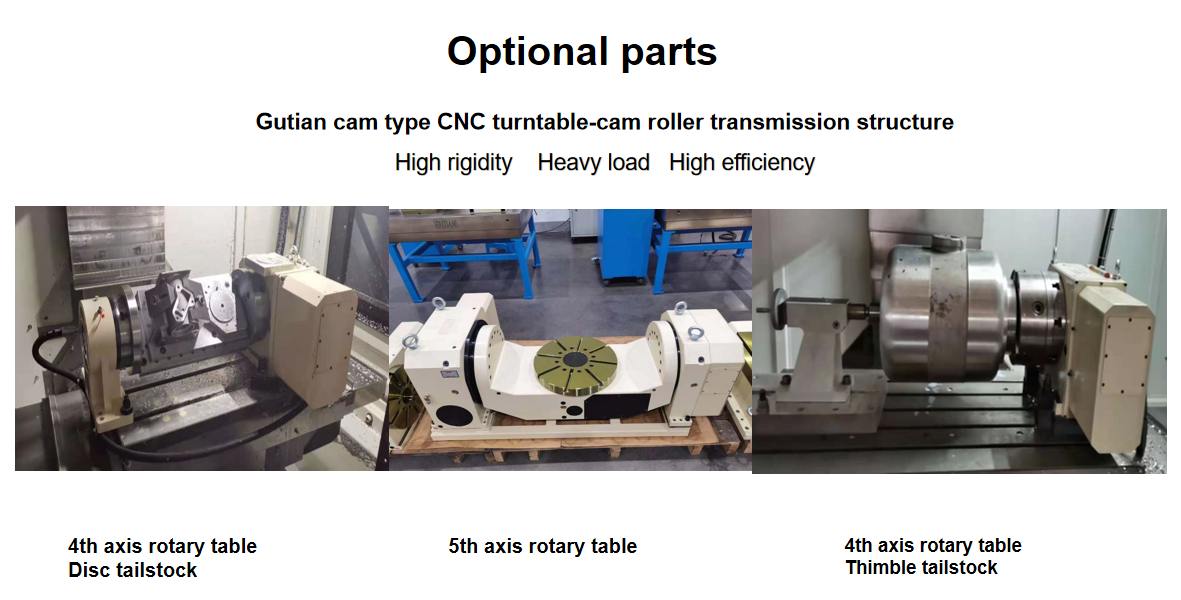

| Дополнительная функция: охлаждающая жидкость через шпиндель/конвейер для стружки/4/5-осевой поворотный стол с ЧПУ/сепаратор масляного тумана/масляный скиммер и т. д. Совет: мы также можем предложить другие аксессуары и инструменты для станков: держатель инструмента / цанговый патрон / резак и т. Д. Мы предоставляем универсальное решение, для получения дополнительных требований свяжитесь с нами. | |||||

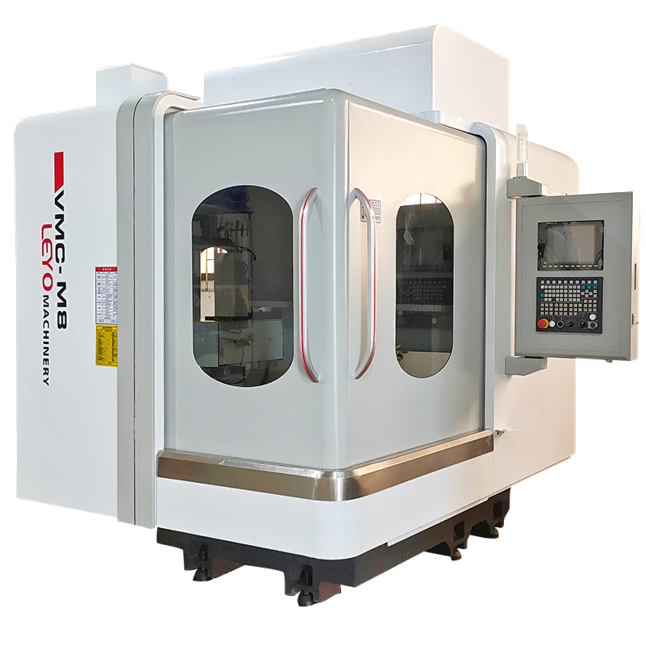

Высокоскоростной фрезерный станок с ЧПУ LEYO M8

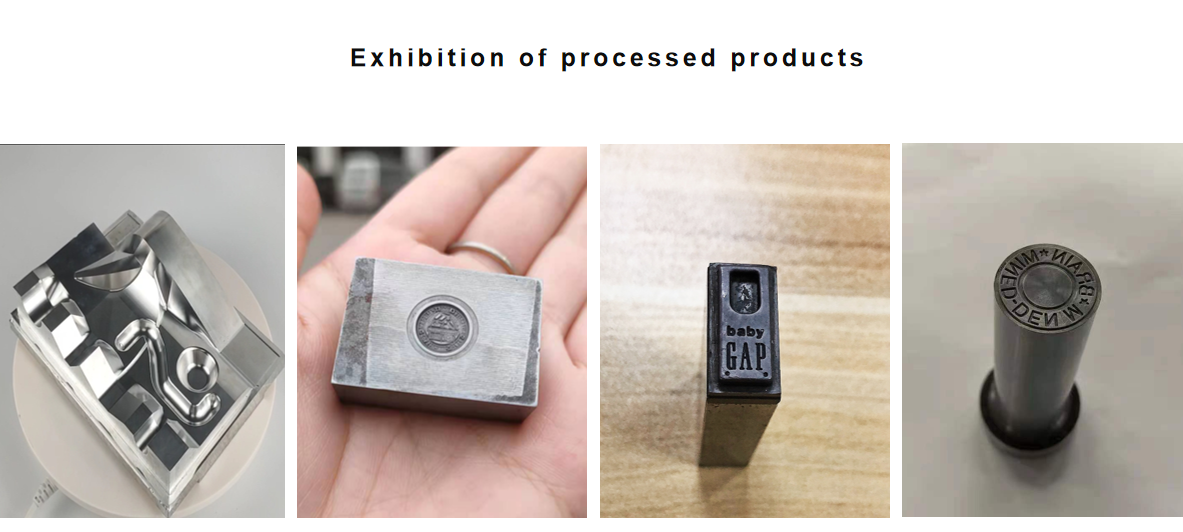

Приложение:
-Обработка небольшой точной формы
-графитовый или медный электрод
-Изготовьте образец модели из различных материалов, таких как пресс-форма для обуви, пресс-форма для автозапчастей.
-Поверхностная гравировка, 3D гравировка, 3D рельефная гравировка и различная гравировка
Спецификация
Ход оси X/Y/Z: 800/700/330 мм
Максимальная скорость перемещения по осям X/Y/Z: 24 м/мин.
X/Y/Z максимальная скорость подачи при резке: 20 м/мин
Серводвигатель X/Y/Z мощностью 1,3 кВт с тормозом
Скорость шпинделя: 30000 об/мин
Мощность двигателя шпинделя: 11 кВт
Коническое отверстие шпинделя (модель/установочный размер): BT30
Точность позиционирования/повторного позиционирования: ± 0,003 мм
Размер стола (Д х Ш): 800*700 мм
Максимальная полезная нагрузка: 800 кг
Размер машины (Д*Ш*В): 2420*2420*2600 мм
Вес машины: 4000 кг
Контроллер ЧПУ: LNC/SYNTEC
УВД: 12T сервопривод УВД
LEYO M6 Список технических параметров и комплектации | ||
Предметы | Параметр | Единица |
Перемещение по осям X/Y/Z | 800/700/330 | мм |
Быстрая скорость перемещения по оси X/Y/Z | 15 | мм/мин |
Ось X/Y/Z Скорость подачи при резке | 12 | мм/мин |
Размер рабочего стола (Д×Ш) | 800*700 | мм |
Максимальная загрузка | 800 | кг |
Скорость вращения шпинделя | 30000 | об/мин |
Мощность двигателя шпинделя | 11 | кВт |
Коническое отверстие шпинделя и диаметр установки | БТ30-125 | мм |
Т-образный паз | 5-18×100 | мм |
Расстояние между торцом шпинделя и рабочим столом | 100-350 | мм |
Контроллер | ЛНК/СИНТЕК | мм |
Библиотека автоматических инструментов | 12 | T |
Максимальный диаметр инструмента (соседняя вакансия) | 46 | мм |
Максимальная длина инструмента | 95-100 | мм |
Максимальный вес инструмента | 1 | кг |
Время смены инструмента (соседний инструмент) | 1~2 | сек |
Точность позиционирования | ±0,005 | мм |
Повторить точность позиционирования | ±0,005 | мм |
Размер машины (Д×Ш×В) | 2420*2420*2600 | мм |
Вес машины | 4000 | кг |
Требуемая мощность | 5 | кВА |
Требуемое давление воздуха | 6 | кгс/см² |
Требуемый расход газа | 0.15 | м²/мин |
Основная конфигурация | |||
Предметы | Спецификация и модель | Место происхождения | Примечания |
Рама машины | HT300 | Китай | LEYO |

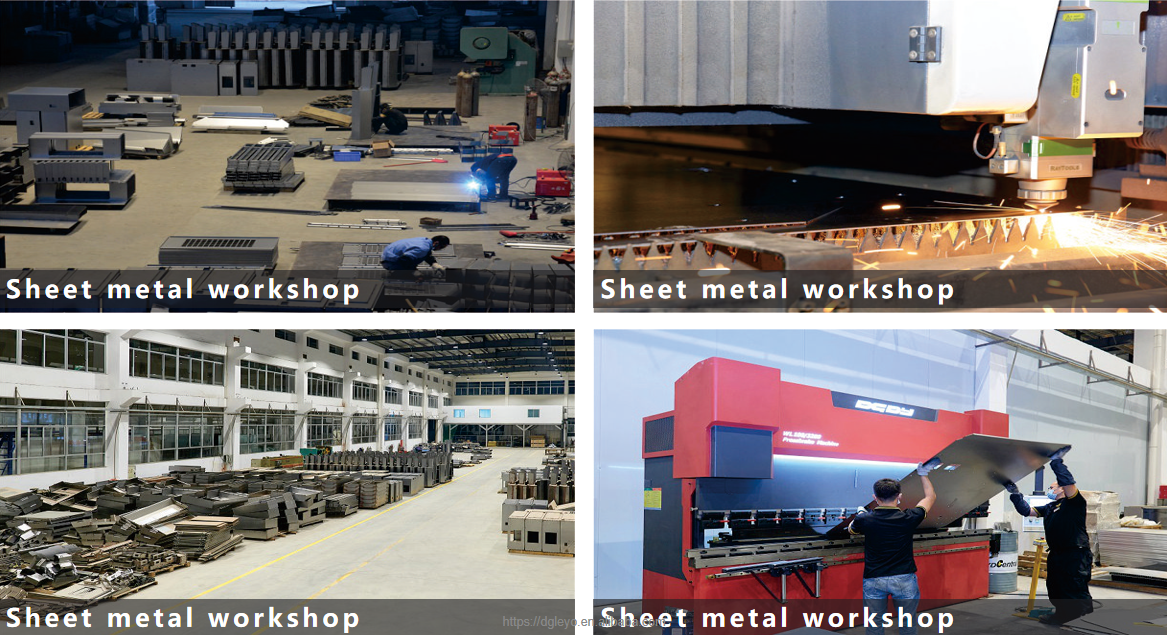

Тип листового металла | Полное покрытие из листового металла | Китай | LEYO |

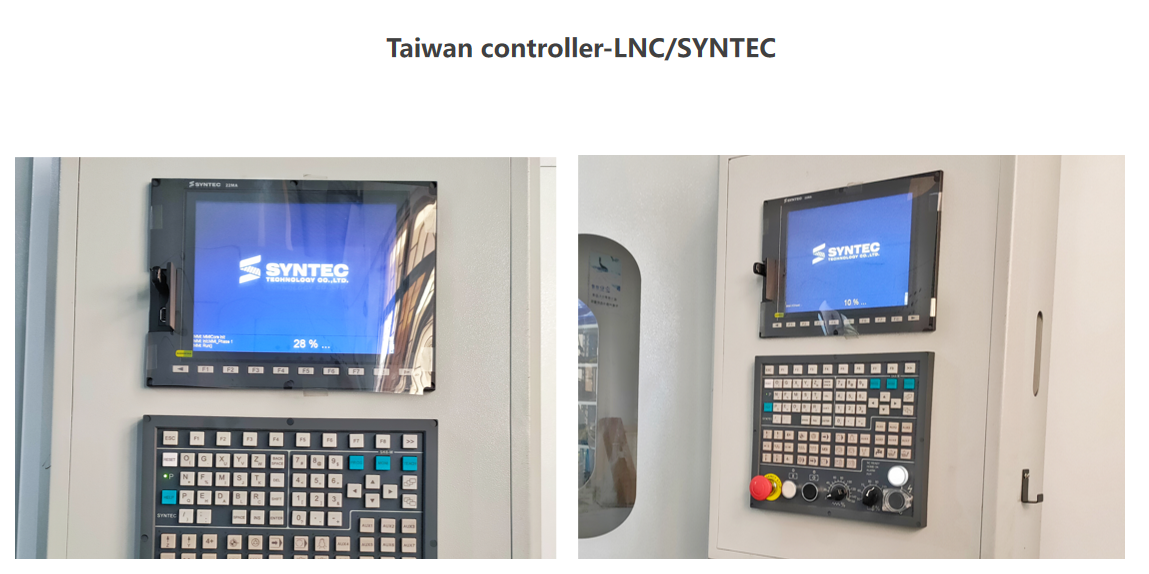

Контроллер | СИНТЕК 22МА | Тайвань, Китай | СИНТЕК |

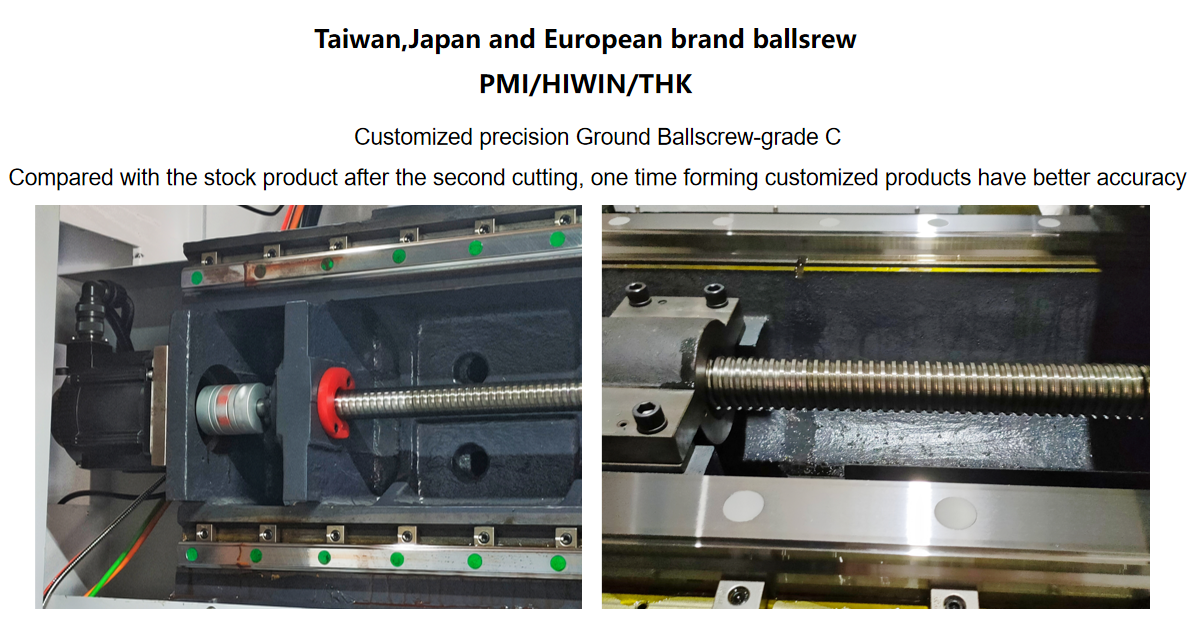

ШВП | Φ32*05 Точность уровня C3 | Тайвань, Китай/Япония | ФМИ/ХИВИН/ТНК |

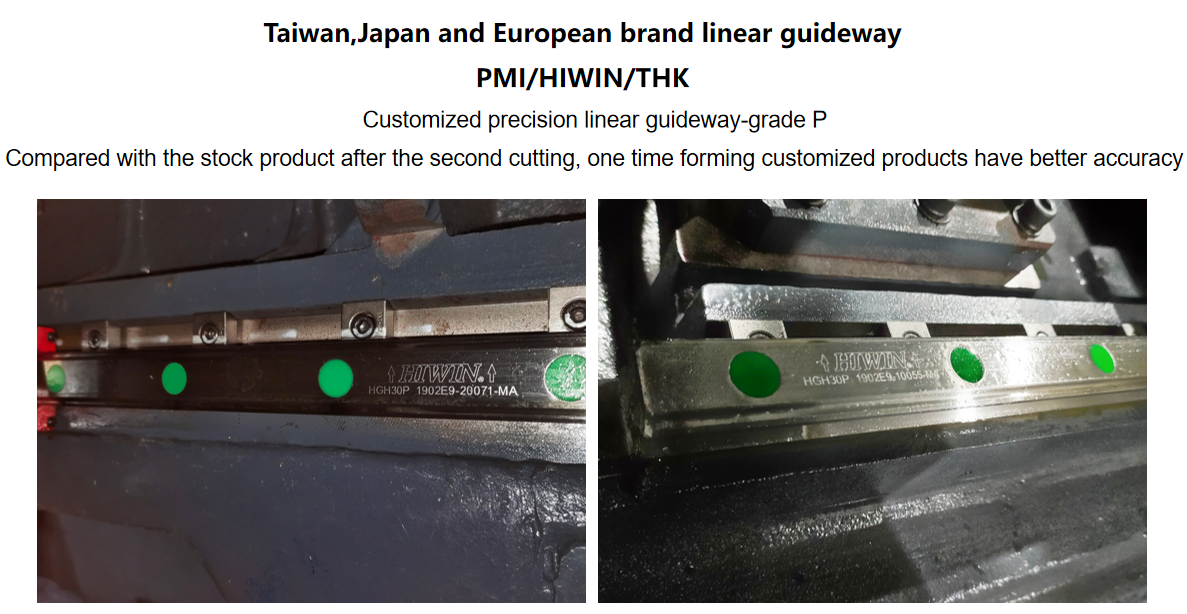

Линейная направляющая | 30 мм/2 P-уровня точности | Тайвань, Китай/Япония | ФМИ/ХИВИН/ТНК |
Трехосевой серводвигатель и привод | СИНТЕК/ВЭЙХЧИ | Тайвань, Китай | СИНТЕК/ВЭЙХЧИ |
шпиндель | BT30-30000 об/мин Мотор-шпиндель | Китай | СЮЧАН/ХУАДЯО |
Библиотека автоматических инструментов | 12T сервобиблиотека | Тайвань, Китай | LEYO |
Подшипник винтовой штанги | ФАГ/СКФ | Швейцария/Германия | ФАГ/СКФ |
Централизованная автоматическая система смазки | 2L | Тайвань, Китай | HERG |
Система охлаждения резки | Охлаждающий насос и масляный бак | Тайвань, Китай | ЛЕСТНИЧНЫЕ НАСОСЫ |

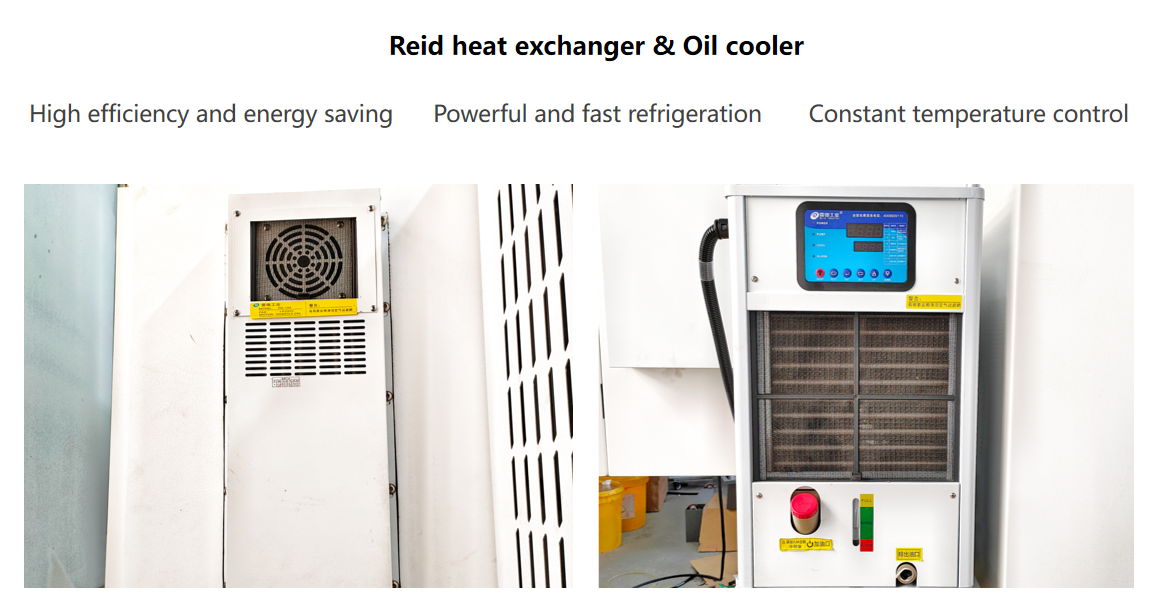

Система охлаждения шпинделя | Масляный радиатор | Тайвань, Китай | РИД |
Система охлаждения электрошкафа | Конвекционный теплообменник | Тайвань, Китай | РИД |

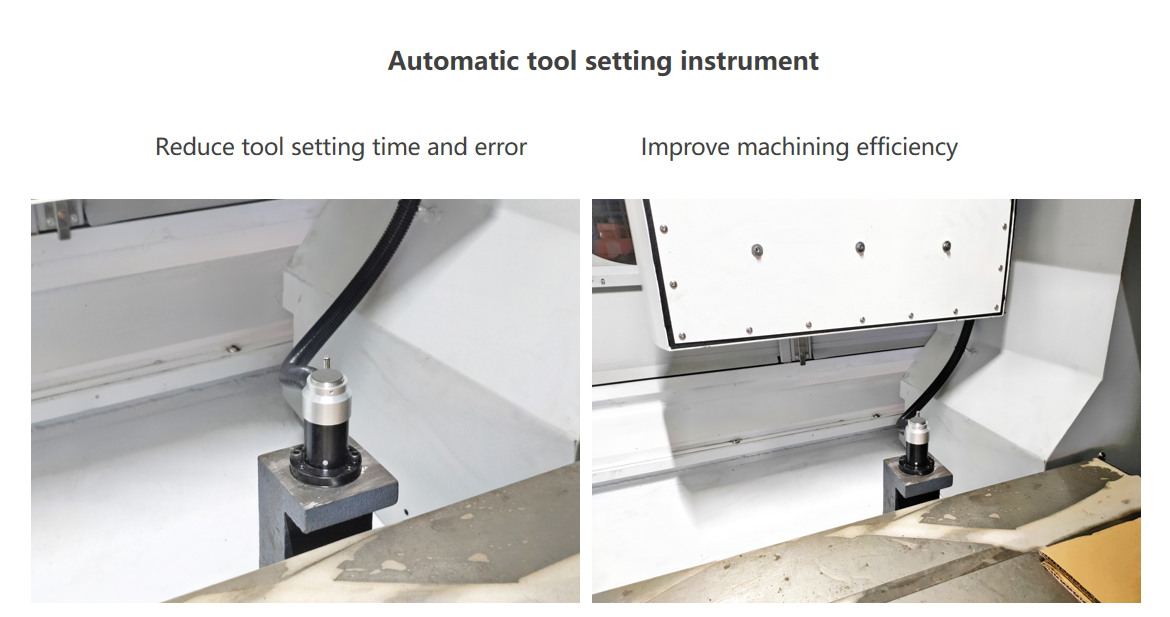

Инструмент автоматической наладки инструмента | Тайвань, Китай | LEYO | |
Маховик | Отдельный маховик | Тайвань, Китай | LEYO |
Рабочее освещение | ВЕЛ 24V8W | Китай | LEYO |
Сигнальное устройство | Светодиод 24В трехцветный + зуммер | Китай | LEYO |
Система продувки | Тайвань, Китай | LEYO | |
Система автоматического отключения питания | Тайвань, Китай | LEYO | |
Телескопический щиток с трехосевой направляющей | Китай | LEYO | |
Реле | Франция | Шнайдер | |
Электромагнитный контактор | Франция | Шнайдер | |
BT30 Мотор-шпиндель с фланцем 11кВт 30000об/мин
Рабочий стол: 800*700 Максимальная полезная нагрузка: 800 кг

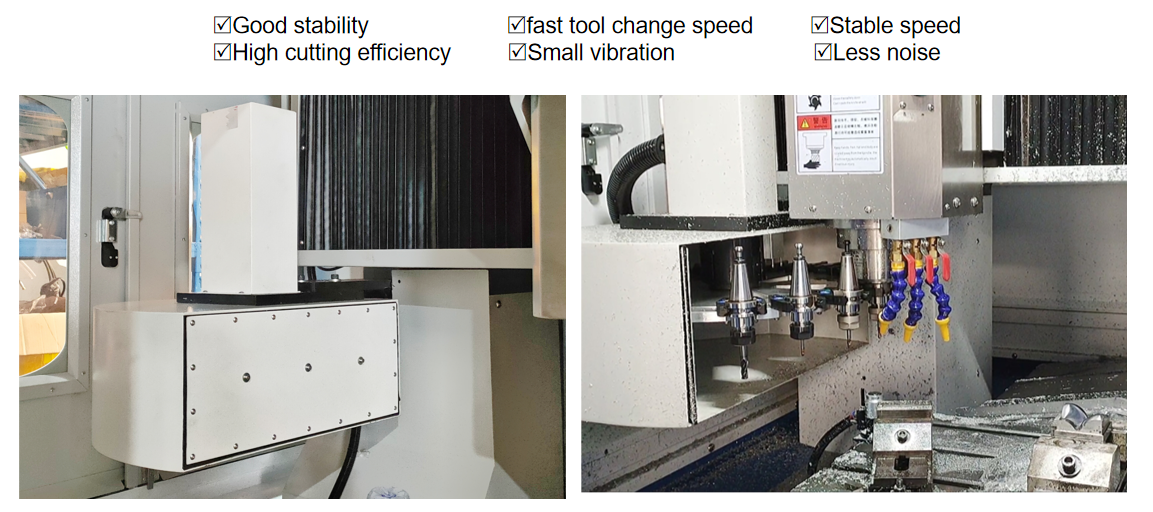

12T Сервоавтоматическая библиотека инструментов — повышение эффективности обработки
